Der Konverter konvertiert die vom elektronischen Stromzähler mit RS485-Schnittstelle gelieferten Signale und gibt diese an einer USB-Schnittstelle wieder aus. Dort kann ein entsprechendes Gerät (z.B. Emlog) zur Aufzeichnung der Zählerdaten
angeschlossen werden.
ACHTUNG: Die Vorraussetzung für den Betrieb des Konverters ist ein kompatibler Stromzähler.
Eine Liste aller kompatibler Modelle finden Sie am Ende dieser Seite.
Features | |
---|---|
USB RS485 Konverter zum Auslesen von elektronischen Stromzählern | |

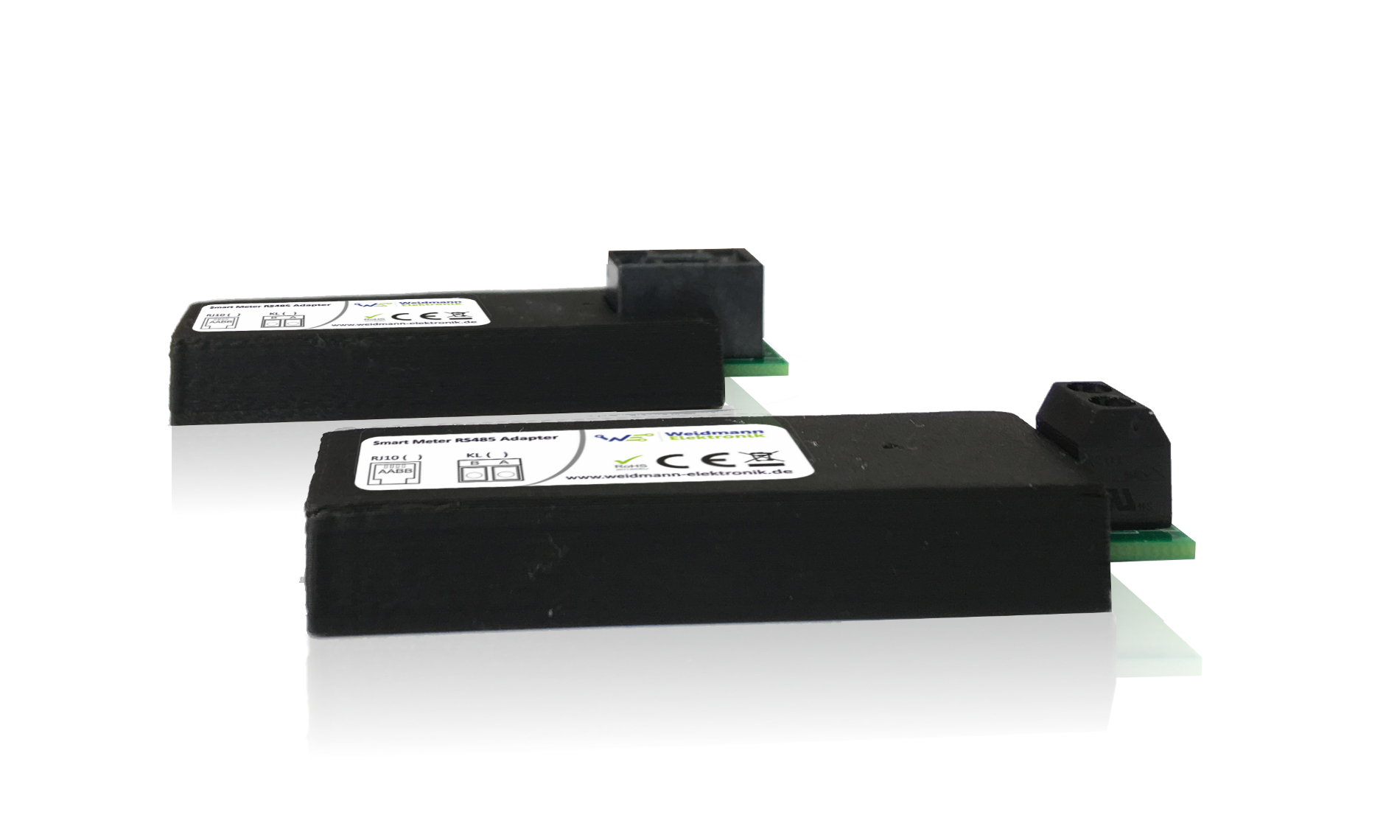

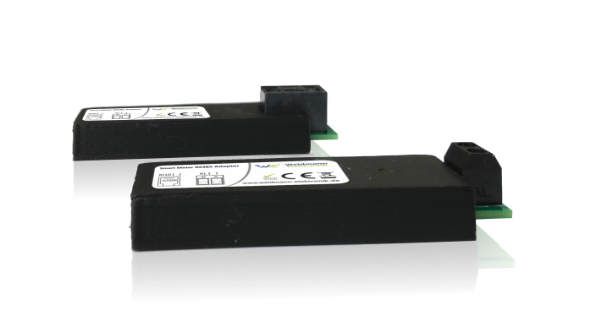

Version mit RJ10 Buchse oder Anschluss Klemme (KL) verfügbar | |
Plug and Play Lösung | |
Kompatibel zu Softwareprogrammen wie Emlog und weiteren |
Spezifikationen | |
---|---|
Funktion | Differenzielle Datenübertragung Rx/Tx |
IC | FTDI FT232R (USB to UART Serial Converter) MAX485 (UART to RS485 Converter) |
Typ | USB 2.0 |
Baudraten | 300 Baud bis 1 MBaud |
UART Interface | support für 7 oder 8 data bits, 1 oder 2 stop bits und odd / even / mark / space / no parity |
Normen | EIA-485, RS-485 |
Protokolle | SML, MODBUS-RTU, ASCII Protokoll nach IEC-62056-21 |
Abmessungen | 72,5 x 25 x 16 mm (LxBxH) |
Lieferumfang | |
---|---|
RS485 Konverter | |
3.0m USB-Kabel (Mini B-USB-Stecker <=> A-USB-Stecker) | |
0.5m RJ10 Kabel (RJ10 <=> RJ10 gekreuzt) (nur bei RJ10 Version) |
|
CD mit Windows Treiber und Testprogramm | |
Dieses Produkt wird in Deutschland hergestellt und ist konform zu der europäischen CE– und RoHS-Richtlinie.
Weitere Produktinformationen finden sie auf der Download Seite.
Schnittstelle RS485 (Smart Meter RS485 Konverter)
Hersteller | Modell | Adapter Variante |
---|---|---|
DZG | DVH4013 DVS6020 MDVH4006 WH4013 |
KL RJ10 KL RJ10 |
Eastron | SDM72D-M | KL |
Inepro | PRO-1250D MODBUS |
KL |
Orno | OR-WE-514 OR-WE-515 OR-WE-517 |
KL KL KL |
Voltcraft | VSM-102 | KL |
