Produktinformation

RAD165

Stand: 14.05.2020

24 GHz Low Cost CW Radarsensor (Low Cost K-Band Transceiver) inkl. 40-73 dB Verstärkung (einstellbar). Die Verstärkung konditioniert die vom Radarmodul ausgegebenen Signale in einen zur Weiterverarbeitung tauglichen Pegel. Das Modul ist damit bereit zum Anschluss an einen Atmel Microcontroller oder Arduino ADC Eingang.

Spezifikationen
Radarsensor IPM-165 (24 GHz Mono CW-Radarsensor)
Hersteller: Firma InnnoSenT
Verstärkung regelbar 40 - 73 dB
(max. Reichweite ca. 10 - 15m)
Bandbreite 60 Hz - 11.000 Hz (ca. 1 km/h - 200 km/h)
Versorgungsspannung 4.75 - 5.25 V
Strom 30 - 40 mA
Kanäle 1 (mono)
Typische Anwendungsbereiche
Alarmanlagen
Türöffner
Industrielle Applikationen
Lieferumfang

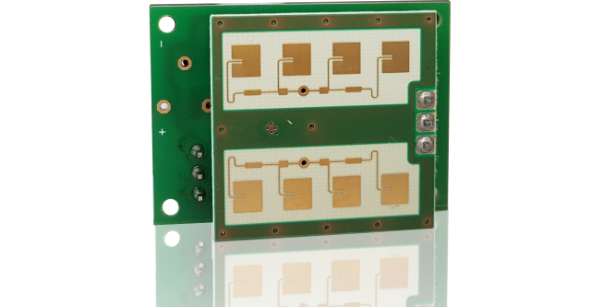

IPM-165 auf Verstärkerschaltung montiert
Auswertemöglichkeiten
Geschwindigkeit
Bewegung
Bewegungsrichtung
Abstand
Winkel

Konformität

Dieses Produkt wird in Deutschland hergestellt und ist konform zu der europäischen CE– und RoHS-Richtlinie.
